紐邁司PNEUMAX電磁閥符號與工作狀態詳解

紐邁司PNEUMAX電磁閥符號與工作狀態詳解

紐邁司PNEUMAX電磁閥的符號包括方框、箭頭、“T"與字符，組合表示工作狀態及位置。電磁閥的圖形符號包含方框、箭頭、“T"以及字符，這些元素共同構成了其含義。方框在符號中代表電磁閥的工作位置，即“位"。每個方框都對應著電磁閥的一種特定工作狀態。通過方框的數量，我們可以得知電磁閥具有幾個不同的工作位置。例如，二位三通電磁閥就意味著它具有兩種工作狀態。

紐邁司PNEUMAX電磁閥常態位識別

常態位是紐邁司PNEUMAX電磁閥在斷電狀態的位置，二位閥和三位閥的中位即為常態。電磁閥具有兩個或更多工作位置，其中之一便是常態位，即閥芯在斷電狀態下的位置。對于二位閥，若采用彈簧復位，則靠近彈簧的方框內通路狀態即為常態位。至于三位閥，其圖形符號中的中位即為常態位。在繪制系統圖時，應確保油路或氣路連接至換向閥的常態位。

紐邁司PNEUMAX電磁閥方框內箭頭含義

箭頭指示接口連通情況，表明通路的連結和切換。方框內的箭頭用以表示對應兩個接口的連通狀態。

◆ 符號“T"的解釋

“T"表示接口處于不通狀態。方框內的“T"符號表示該接口處于不通狀態。

◆ 通數和接口標識

紐邁司PNEUMAX電磁閥通數通過外部接口數量確定，P、R為氣流進出口，A、B為執行元件連接口。通數為方框外部接口的數量，即表示電磁閥的“通"數。在電磁閥中，流體的進口端通常用字母P表示，排出口則用R表示；而與執行元件相連的接口則用A、B等字母標記。

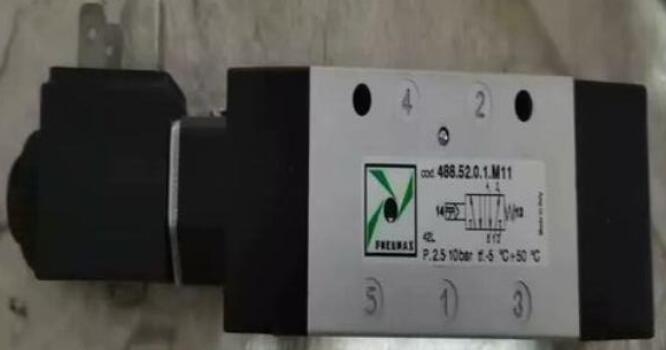

以紐邁司PNEUMAX電磁閥為例，它具有兩個工作位置和三個通氣接口，分別是進氣口P、工作出氣口A以及放氣口R。當電磁閥得電時，P和A相通；失電后則回到常位態，此時R和A相通。 該閥具有兩種工作狀態，常態下P與A通，失電時R與A通。

圖中黃圈所示的方框，清晰地展示了電磁閥在常態下的接口連通情況。黃圈所示的方框，清晰地展現了電磁閥在勵磁狀態下的接口連通情況。

 接口數量與閥體設計

“二通閥"、“三通閥"和“四通閥"的命名，源于其閥體上設計的接口數量。這些接口彼此不通，但可與系統中的不同油管或氣管相連。通過閥芯的移位，這些接口能夠打開或關閉，從而實現不同的工作狀態。

要了解一個閥的工作狀態數量，只需查看其閥體上的正方形（內含箭頭或T線）數量即可。而“幾通"則指的是在一個正方形上有幾個點（這些點與箭頭線或T線相交），這些點代表了閥的油道或氣路連接點數量。



電磁閥的圖形符號解讀：

在解讀電磁閥的圖形符號時，我們首先需要關注的是其核心元素——正方形及其內部的箭頭或T線。這些符號代表的是閥體上的關鍵部分，即油道或氣路的連接點。通過這些符號，我們可以清晰地看到閥的工作狀態數量以及油道或氣路的連接方式。同時，正方形上的點數也至關重要，它直接反映了閥的油道或氣路連接點的數量，進一步幫助我們理解閥的工作原理和性能。

方框的數量代表閥的工作位置數量，即“位"；

方框內的箭頭表示油路處于接通狀態，但箭頭方向并不代表液流的實際方向；

方框內出現“┻"或“┳"符號表示該通路不通；

方框外部連接的接口數表示閥的“通"數；

進油口/進氣口，即閥與系統供油路或氣路連接的接口，用字母p表示；回油口/回氣口，即閥與系統回油路或氣路連通的接口，用t（有時用o）表示；而執行元件連接的油口/氣口則用a、b等表示。有時，圖形符號上還會用l表示泄漏油口；

電磁閥的具體類型

二位閥與三位閥

換向閥具有兩個或兩個以上的工作位置，其中一個為常態位，即閥芯未受到操縱力時所處的位置。在圖形符號中，中位是三位閥的常態位。對于利用彈簧復位的二位閥，其常態位則是靠近彈簧的方框內的通路狀態。在繪制系統圖時，油路/氣路通常應連接在換向閥的常態位上。

常見電磁閥類型

一般的“二位二通"、“二位三通"、“二位四通"以及“二位五通"，都是基于上述原理來定義的。兩位二通和三位五通最為常見，氣動電磁閥的功能和需求多樣化，因此存在著多種通和位的組合。需要注意的是，兩位五通和兩位四通這兩種類型還進一步細分為單電控和雙電控兩種。
